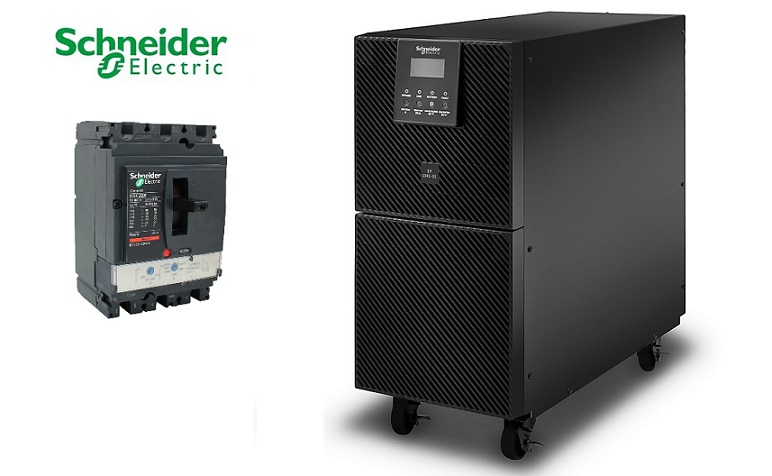

为什么不能在施耐德APCUPS电源输入上安装漏电保护开关

在施耐德UPS电源供电装置前面增加漏电保护开关时,尽管UPS没有漏电现象,但是由于铁芯中高次谐波形成的磁通矢量和铁芯的滞后效应不可能产生相似性零。泄漏伪影使泄漏保护开关频繁跳闸。因此,施耐德UPS电源的交流输入上不能安装漏电保护开关。

当市电正常时,施耐德UPS电源的整流器给蓄电池充电,同时为变频器提供工作直流电压。当市电停电时,蓄电池组向变频器提供直流工作电压并输出标准交流电。

在在线模式下工作时,UPS直接对交流输入电源进行整流。在没有功率因数补偿的情况下,会在传输线*中引起严重的谐波。

在正常操作期间,除了工作电流外,漏电流不会通过漏电保护开关电路。此时,流过零序变压器(检测变压器)的电流幅值相等,方向相反,且和为零。感应变压器铁芯中的磁通量。也等于零,次级绕组无输出,自动开关保持导通状态,漏电保护器正常工作。当被保护的电器和线路发生漏电或触电时,存在接地故障电流,使得流过检测变压器的电流不为零,变压器铁芯中感应出磁通,次级绕组已经感应出电流。产生后,放大后输出,使漏电释放动作,推动自动开关跳闸,达到漏电保护的目的。

在施耐德APCUPS电源前方增加漏电保护开关时,虽然UPS没有漏电现象,但由于铁芯中高次谐波形成的磁通矢量和铁芯的滞后效应,不能为零,所以会发生类似的泄漏。错觉中,漏电保护开关经常跳闸。因此,UPS的交流输入上不能安装漏电保护开关。
