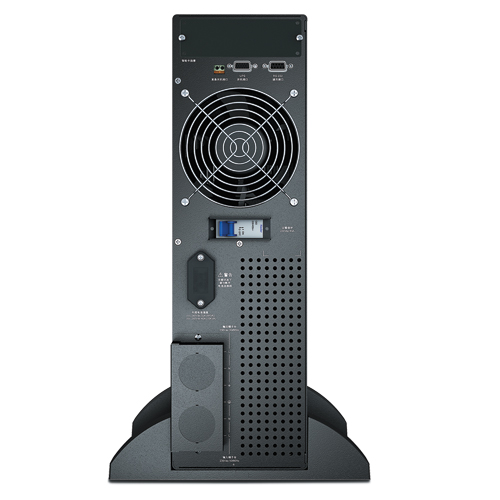

产品总览

SRC10000UXICH 基本性能

LCD 图形表示

文本和模拟图显示了操作模式、系统参数和报警。

Smart-UPS On-Line 性能与优势

可用性

自动内部旁路

在UPS电源出现过载或故障的情况下向所连接的负载提供公用电源。

可扩展的运行时间

需要时允许快速增加更多的运行时间

智能电池管理

通过智能、精确的充电技术获得最佳的电池性能、寿命和可靠性。

热插拔电池

在更换电池的整个过程中，确保干净、不间断电源以保护设备

经 UPS 关机后自动重启负载

一旦市电恢复，则自动重新启动所连接的设备。

温度补偿电池充电

根据实际的电池温度调整充电电压延长电池寿命

易管理性

网络管理

通过网络实现对于UPS的远程电源管理。

兼容英飞管理器

以便通过 APC 的英飞管理器软件进行集中管理。

SmartSlot 插槽

利用管理卡定制 UPS 性能

LED 状态指示灯

借助于视频指示器可以快速了解设备和电源状态。

串口连接

通过串口对UPS进行管理。

适应性

即插即用外部电池

向 UPS 增加额外的运行时间时，保证负载干净、不间断的供电

架式/塔式 转换

当从塔式迁移到机柜式安装环境时保护对 UPS 的初始投资

闪存可升级固件

使用FTP远程安装固件的维护版本。

可服务性

用户可更换电池

能够简单升级和更换电池

自动自检

定期自检电池，确保及早检测出需要更换的电池。

可预测的故障通知

提供的早期警报故障分析确保了部件及时更换

断开电池通知

当电池不能提供后备电力时警告

有声报警

提供改变市电和UPS电源条件的通知

系统保护

频率和电压调整

可以在不使用电池的情况下修正较差的频率和电压条件，从而提供更高的可用性。

电源调节

保护所连接的负载免受浪涌、尖峰电压、闪电和其他电源扰动的影响。

输入功率因数校正

通过使用小型发电机和电线连接,使安装费用最少

兼容发电机

使用发电机电源时，确保干净、不间断电源以保护设备

冷启动能力

当市电停止时提供临时的电池供电

可复位线路开关

不用更换保险丝即可简便的从过载中恢复过来。

经安全机构的认证

产品经过测试和认证，确保可在规定的环境内与所连接的服务提供商设备共同安全工作。

可用性

中国

产品总览

输出

输出功率容量

8000 瓦数 / 10 kVA

最大可配置功率

8000 瓦数 / 10 kVA

额定输出电压

230V

输出电压可调范围

可设置为220、230或240 输出电压

满负载效率

90.0%

输出电压失真

低于 3%

输出频率(与主频率同步)

50/60 Hz +/- 3 Hz 用户可调 +/- 0.1

其它输出电压

220, 240

波峰因数

03:01

拓朴

双转换联机

波形类型

正弦波

输出连接

(1) Hard Wire 3-wire (H N + G)

旁路

内置旁路

输入

额定输入电压

230V

输入频率

40 - 70 Hz（自动感测）

输入端子类型

Hard Wire 3 wire (1PH+N+G)

工作电压范围

160 - 280V

可调整的输入电压范围

100 - 280V

其他输入电压

220, 240

最大输入电流

60A

输入断路器容量

63.0  A

电池与运行时间

电池型号

没有内部电池 - 使用外部电池系统

可用电池模块插槽

1

替换电池模块注意事项

Unit ships without batteries

可选用电池

APC Smart-UPS RC 10000VA 230V for China - No Batteries

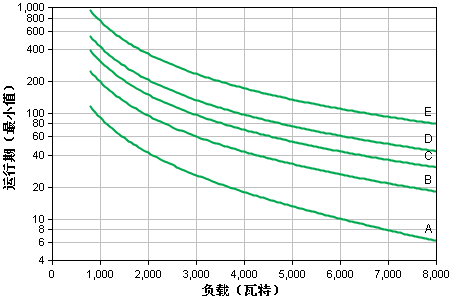

运行时图表

Curve	Part Number(s)
A	SRC10000UXICH + (1)SRC240XLBP2
B	SRC10000UXICH + (2)SRC240XLBP2
C	SRC10000UXICH + (3)SRC240XLBP2
D	SRC10000UXICH + (4)SRC240XLBP2
E	SRC10000UXICH + (1)SUBP20-4

浏览上面的运行时图表线来查看的运行时与负载比详情

曲线拟合测得的运行时间数据。 所有测量都是在使用充满电的新电池、在典型环境条件下且没有电力输入和电阻负载输出的情况下开展的。

通讯与管理

接口端口

DB-9 RS-232, SmartSlot 插槽

可用的智能插槽数量

1

控制面板

LED 状态显示带有负荷和电池条状图和“在线”、“电池开”、“更换电池”、“过载”和“旁路”指示器。

有声报警

市电停电时报警：特别的低电池报警overload continuous tone alarm

紧急关断

是

浪涌保护及滤波

浪涌抑制能量

420 焦耳

滤波器

多级噪声滤波器，符合UL1449标准

物理指标

高

440.00 mm

宽

131.00 mm

深

633.00 mm

设备安装有效高度

3U

净重

20.50 KG

运输重量

25.50 KG

运输高度

246.00 mm

运输宽度

600.00 mm

运输长度

750.00 mm

颜色

黑色

每个运输托盘上产品数量

12.00

环境

工作环境

0 - 40 °C

工作相对湿度

0 - 95%

操作高度

0-3000米

存储温度

-20 - 50 °C

存储相对湿度

0 - 95%

存储高度

0-15000米

听觉噪音距设备表面 1 m 处

55.00 dBA

在线运行发散热量

652.00 BTU/hr

相符性

管理机构认证

EN 60950, EN/IEC 62040-2

标准质保

2 年保修或保换（不包括电池），电池为 1 年保修或保换, 有可选择的延长保修期可用, 现场服务

可持续提供状态

RoHS

符合

PEP

Available in Documentation tab

EOLI

Available in Documentation tab

其它的环境合规性

中国RoHS
